Pages du module
Toutes les étapes de l'analyse
Chaque page correspond à une étape du flux d'analyse. Les données circulent automatiquement d'une page à l'autre.
0

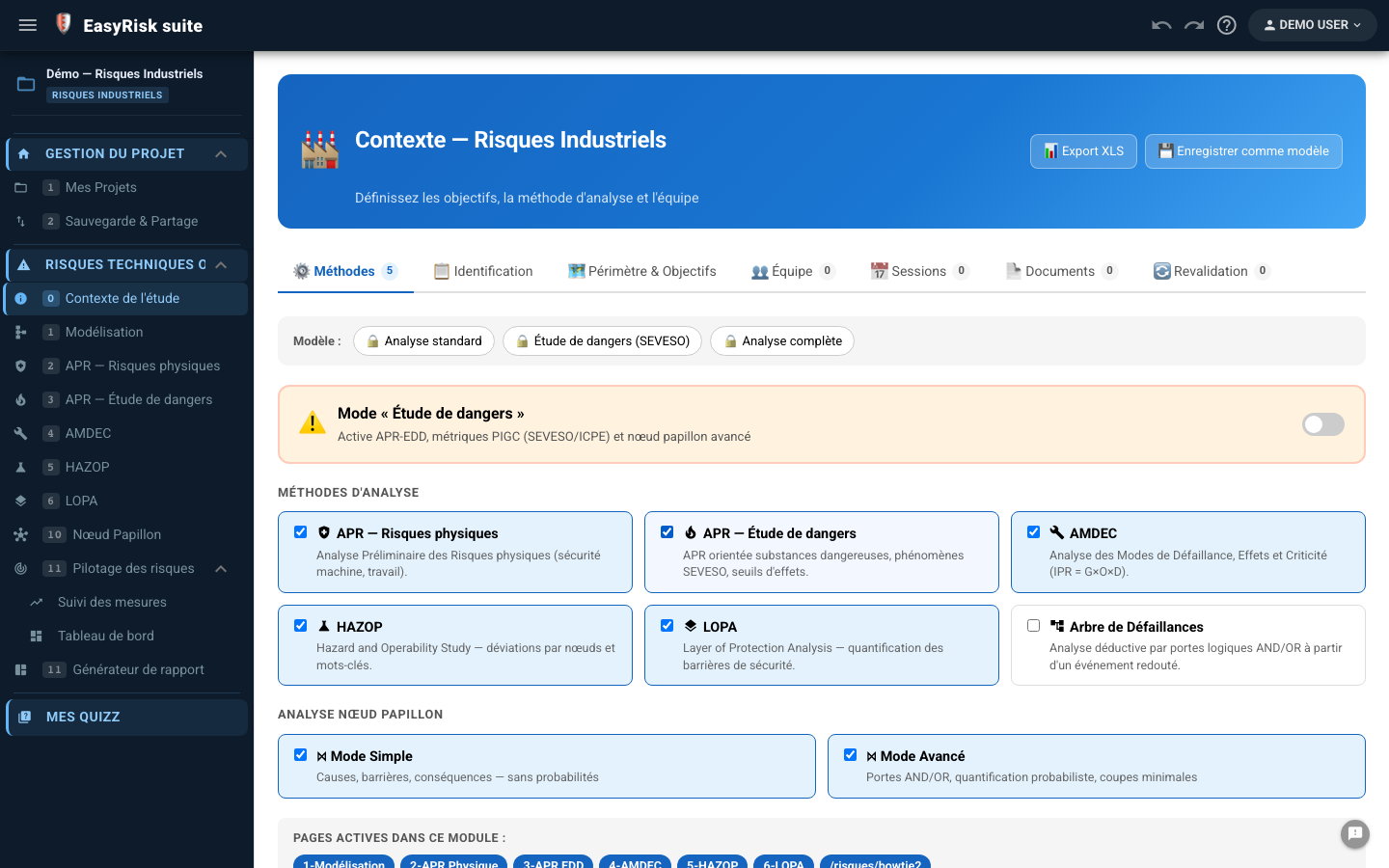

Contexte de l'étude (ContexteRI)
Cadrage complet de l'étude avant toute analyse — informations administratives, périmètre, réglementations, équipe.
- Identification de l'étude Titre, installation, organisme, responsable, référence, version, dates de début/fin.
- Périmètre fonctionnel & géographique Description libre des limites de l'étude et des exclusions explicites.
- Réglementations applicables Champ libre + liste de normes (SEVESO, ATEX, ISO 31000…).
- Hypothèses de travail Texte structuré — reporté automatiquement dans le rapport.
- Sélection des méthodes Cochez APR, AMDEC, HAZOP, LOPA, BowTie — active/désactive les pages correspondantes dans le menu.
- Mode étude de dangers (SEVESO) Active les échelles PIGC figées et les seuils réglementaires sur toutes les méthodes.
- Composition de l'équipe Liste des membres avec rôle — intégrée dans la page de garde du rapport.
1

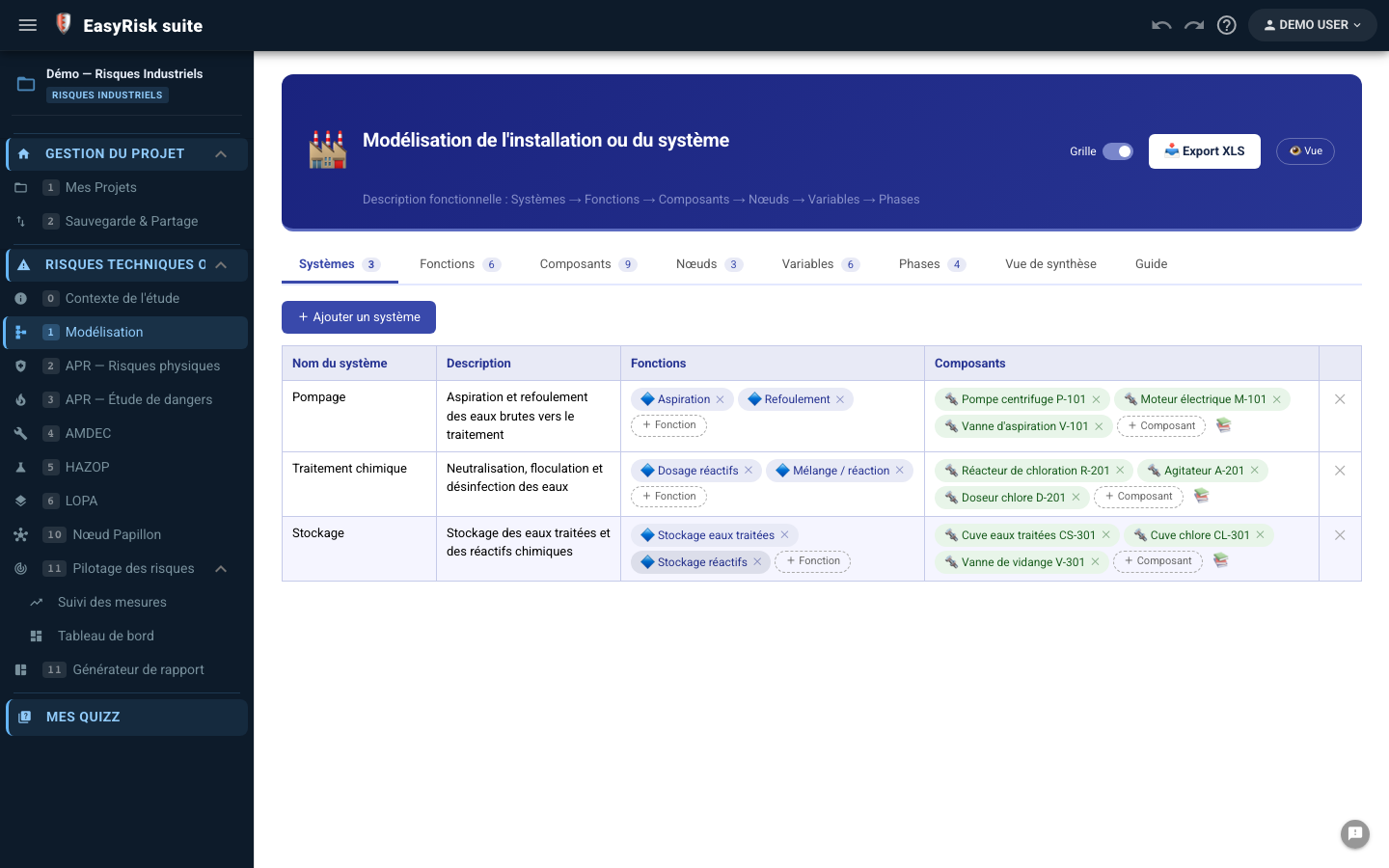

Modélisation de l'installation
Hiérarchie à 4 niveaux — systèmes, fonctions, composants, variables de procédé — référentiel commun à toutes les méthodes.
- 4 niveaux hiérarchiques Systèmes → Fonctions → Composants → Variables (débit, température, pression…).
- Réutilisation automatique Les systèmes/composants apparaissent en sélecteur dans APR, AMDEC, HAZOP, LOPA — sans ressaisie.
- Vue tableau + vue arbre Navigation visuelle dans la hiérarchie de l'installation.
- Import IA Décrivez l'installation en langage naturel — l'IA propose la hiérarchie initiale à valider.
- Export Excel structuré Arborescence complète exportable (exportModelisationXLS.js).
2

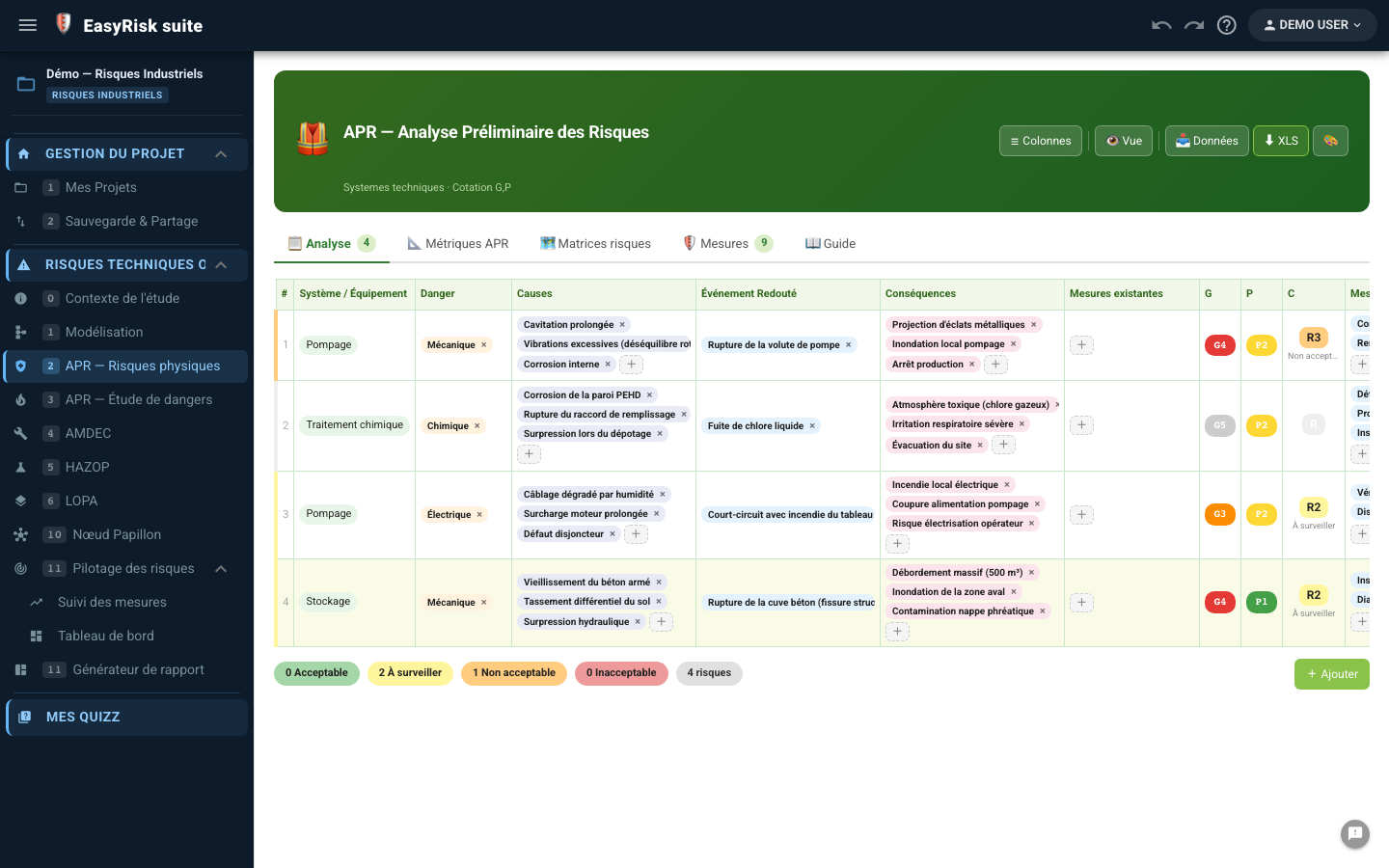

APR — Analyse Préliminaire des Risques physiques
Identification des scénarios de risques par système/équipement avec cotation brute et résiduelle.
- Tableau structuré Système, équipement, danger, événement redouté, causes, conséquences.
- Double cotation G/V Gravité × Vraisemblance brutes + résiduelles après mesures de prévention.
- Matrice de risques dynamique Visualisation immédiate du positionnement des scénarios (Critique / Non acceptable / Surveiller / Acceptable).
- Mesures de prévention Champ structuré lié au plan d'actions global.
- Génération IA L'IA propose des scénarios APR depuis la modélisation de l'installation — à valider et compléter.
- Filtres et tri Par système, statut de risque, criticité — pour prioriser les revues.
- Undo/Redo illimité Historique complet des modifications.

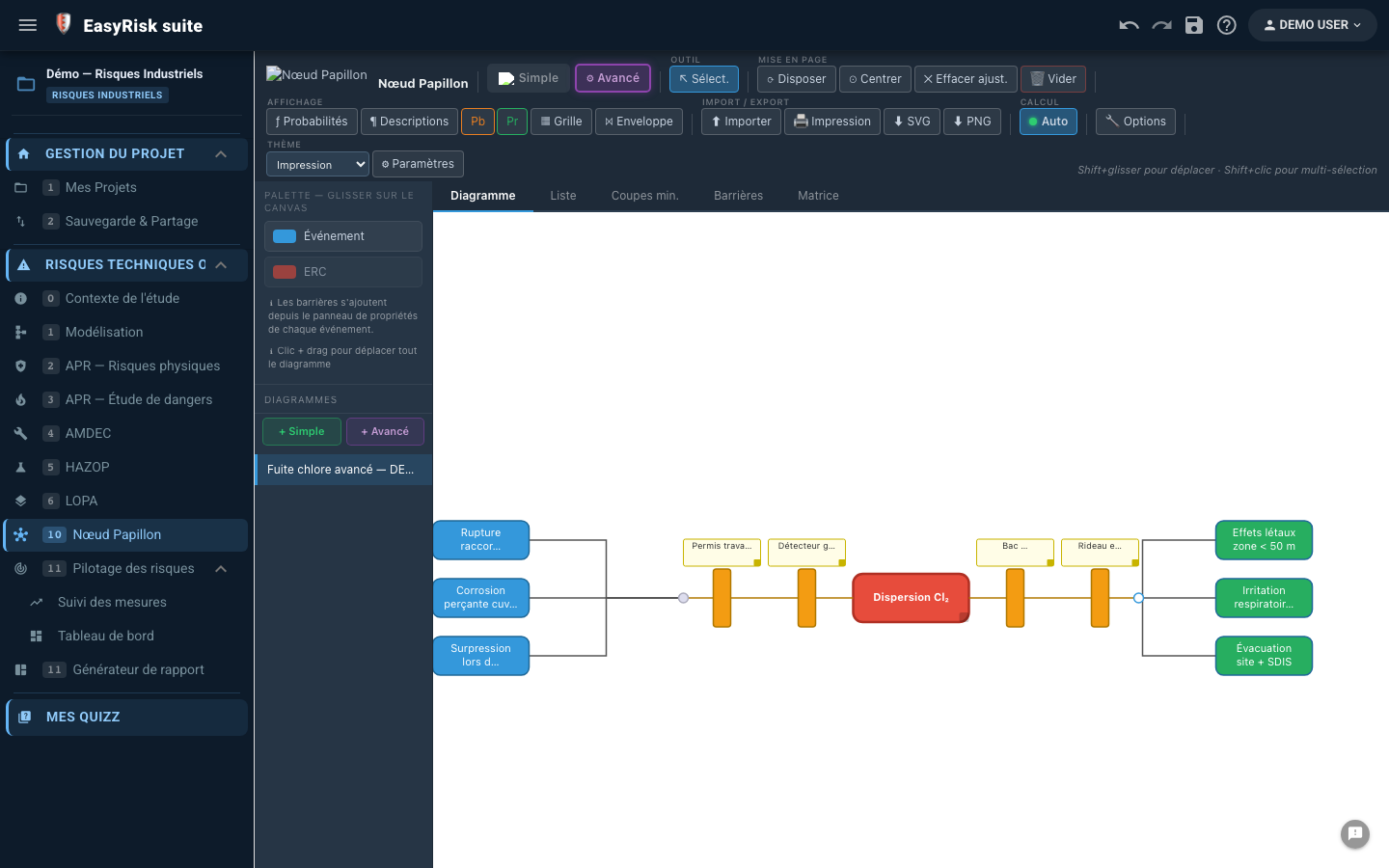

Import BowTie : Tout scénario APR peut être importé d'un clic dans le diagramme Nœud Papillon avancé (causes → barrières → conséquences).
3

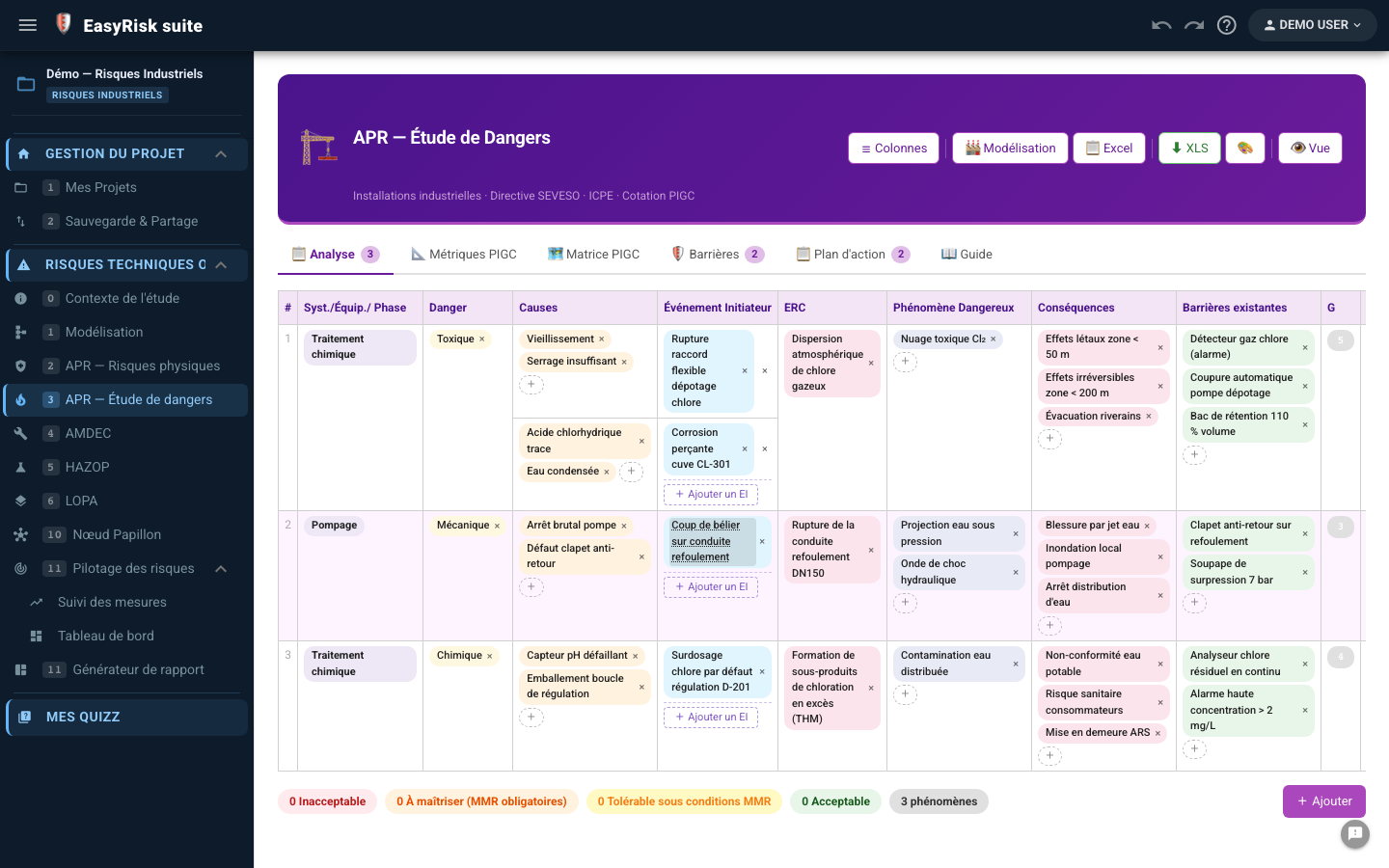

APR — Étude de dangers (SEVESO)
APR spécialisée pour les installations classées SEVESO — échelles PIGC réglementaires figées, phénomènes dangereux, MMR passives/actives.
- Échelles PIGC figées Gravité et probabilité conformes aux grilles réglementaires SEVESO — non modifiables pour garantir la conformité.
- Phénomène dangereux + ERC Colonnes dédiées pour l'événement initiateur, le phénomène dangereux et l'événement redouté central.
- MMR passives et actives Mesures de maîtrise des risques séparées — passives (barrières physiques) et actives (instrumentées).
- Matrice SEVESO Positionnement graphique sur la matrice réglementaire (Inacceptable / À maîtriser / ALARP / Acceptable).
- Lien LOPA Les scénarios EDD avec MMR actives peuvent être transmis au LOPA pour quantification.
- Import BowTie avancé ERC → événement central du diagramme, MMR → barrières avec type (passif/actif).
4

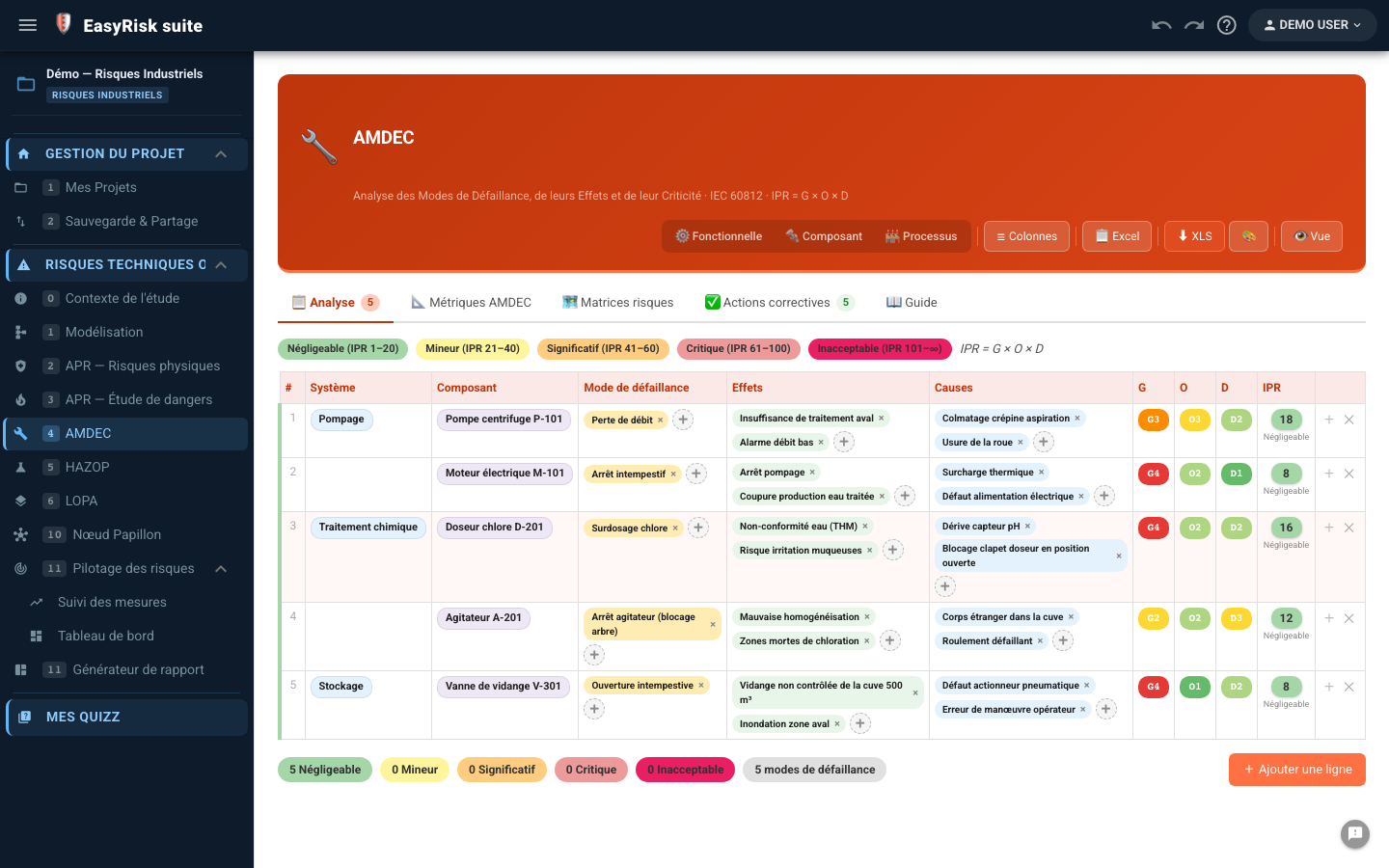

AMDEC — Analyse des Modes de Défaillance, Effets et Criticité
Analyse systématique des modes de défaillance des composants avec calcul de l'IPR (G × O × D) brut et résiduel.
- 3 critères de cotation Gravité (G), Occurrence (O), Détectabilité (D) — IPR = G × O × D calculé automatiquement.
- Composants depuis la modélisation Sélection directe dans la hiérarchie installation — cohérence garantie.
- Modes de défaillance typiques Bibliothèque de modes par type de composant (vanne, pompe, capteur…).
- IPR brut vs résiduel Visualisation de la réduction de criticité après mesures correctives.
- Tri par criticité Classement automatique des composants les plus critiques (IPR max, moyen).
- Génération IA L'IA propose des modes de défaillance pertinents par type de composant.
- Plan d'actions intégré Mesures correctives liées au suivi d'actions global (statut En cours / Terminé).
5

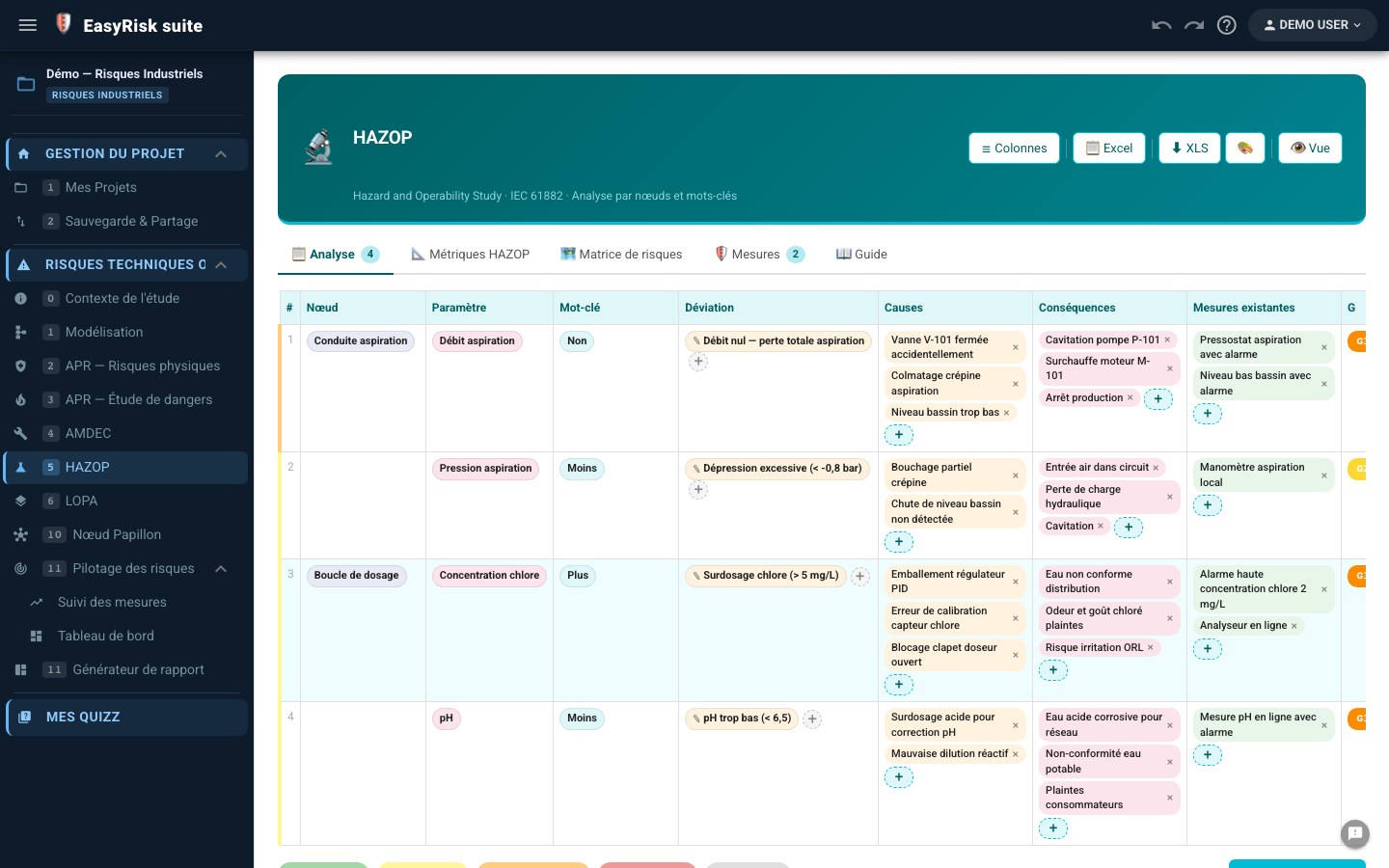

HAZOP — Hazard and Operability Study
Analyse par déviations de paramètres de procédé — mots-clés × paramètres — avec cotation et recommandations.
- Structure nœud / paramètre / mot-clé Organisation HAZOP classique — déviation = paramètre + mot-clé (Plus de, Moins de, Pas de, Inverse…).
- Variables depuis la modélisation Les paramètres de procédé (débit, pression, temp.) proviennent directement de la modélisation.
- Bibliothèque de mots-clés Standard HAZOP + mots-clés métier configurables.
- Causes / Conséquences / Mesures existantes 3 colonnes structurées pour chaque déviation.
- Cotation G/V + recommandations Priorisation des recommandations selon la criticité de la déviation.
- Génération IA L'IA propose des causes et conséquences probables pour chaque déviation.
- Vue synthèse par nœud Tableau de bord des déviations critiques par nœud HAZOP.
6

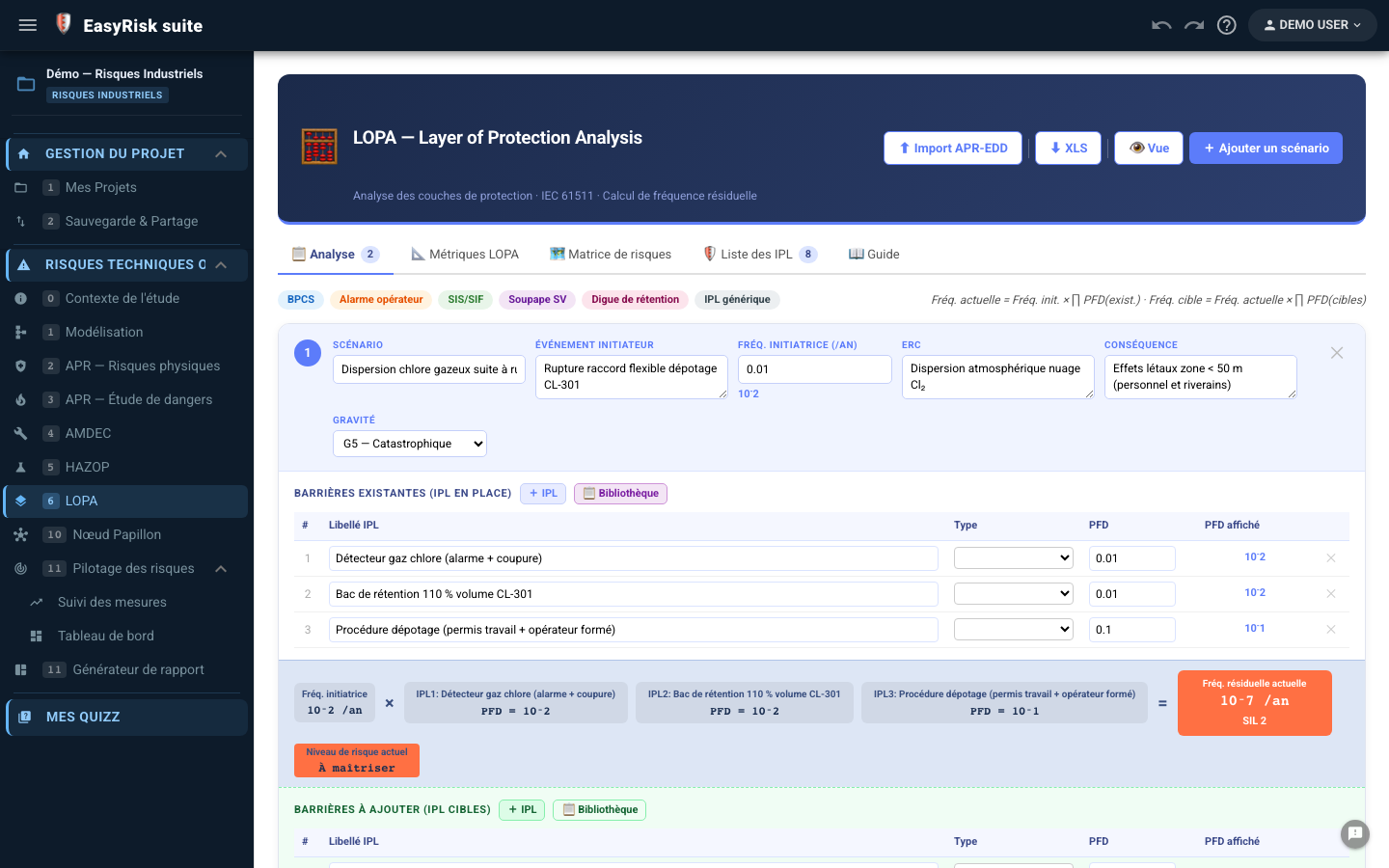

LOPA — Layer of Protection Analysis
Quantification probabiliste des scénarios de risques — fréquence initiatrice × PFD des IPL — décision SIL.
- Scénarios LOPA structurés Événement initiateur, fréquence initiatrice, ERC, conséquence, gravité.
- Couches de protection (IPL) Ajout illimité d'IPL par scénario — chaque IPL a un type (SIS, BPCS, soupape…) et un PFD.
- Calcul automatique Fréquence résultante = f_initiatrice × ∏ PFD(IPL) — comparaison au seuil de tolérance.
- Décision SIL Calcul du SIL requis si la fréquence cible n'est pas atteinte avec les IPL existants.
- Import depuis APR/EDD Les scénarios APR-EDD avec MMR actives sont proposés à l'import LOPA.
- Export Excel dédié Tableau LOPA complet avec formules (exportLOPAXLS.js).
Lien SEVESO : Les scénarios LOPA avec SIL requis sont reportés dans la synthèse MMR actives de l'EDD.
